제품설명

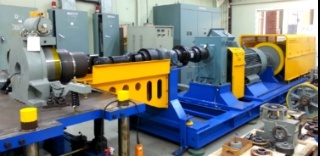

AC Motor Control 방식 대형 다이나모메타
최대 16,000Nm
6,000Nm의 고토크를 시험 할 수있는 대용량 다이나모 장비로
기본적으로 BASE FRAME 과 시험체의 사이즈에 따라 상하 가변 이동이 가능한시험체 고정 지그, 시험 모터에 부하력을 인가하는 장치로 AC 모터를 사용하였다 부하장치와 다양한 규격의 시험대상
시험모터를 연결하는 커플링, 그 외에 센서, 검교정장치 등으로 구성된다.
또한 부하모터에 전기력을 인가하는 콘트롤판넬과 전기공급판넬 등으로 구성된다.
응용분야
- 고출력 모터, 터빈, 엔진, 발전기, 풍쳑발전기, 동력전달장치, 미션, 샤픝의 성능/내구성시험
|
제품명 및 제품설명 |
|

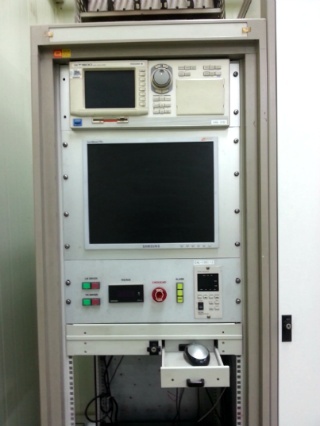

다이나모 콘트롤 모니터링 시스템 컴퓨터와 제어장치를 이용하여 토크, 회전수를 제어하여 부하력을 제어하며, 토크, 회전수를 측정하며,모터의 온도를 측정하여 각 시험 조건에 대한 모터의 특성을 모니터링한다. 또한 파워메타(Powermeter)를 사용하여 모터에 공급되는 전기력( 전압, 전류,파워, 역)을 모니터링하고 선도와 데이타를 출력하는 기능을 가진 장비로 설계되었다. 각각의 입력되는 전기에너지와 출력되는 기계적인 에너지와의 비율(호율)을 측정한다. |

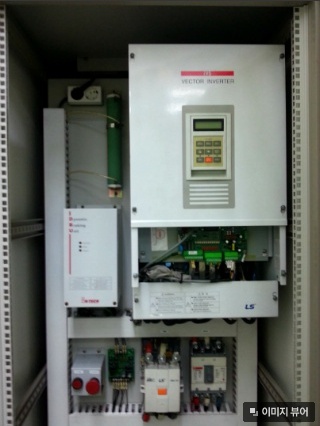

| 인버터(Inverter) 부하모터에 일정한 부하력을 발생하도록 입력되는 전기력을 제어하는 장치 |

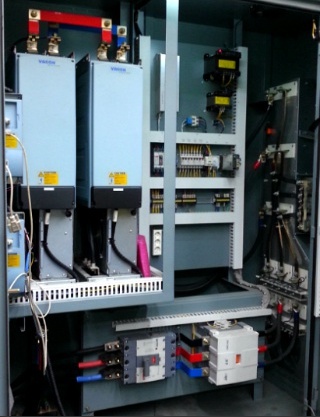

| 콘버터(Converter) 모터에서 발생하는 전기력을 회생하여 인버트로 공급하는 장치. |

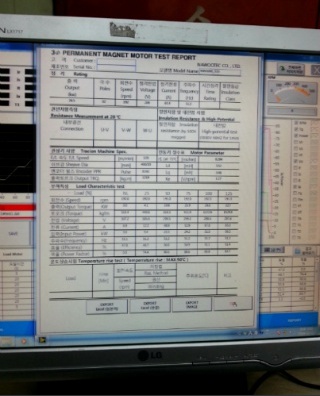

| 프로그램(Software) 토크, 회전수를 제어하여 부하력을 제어하며, 토크, 회전수를 측정하며,모터의 온도를 측정하여 각 시험 조건에 대한 모터의 특성을 모니터링한다.
또한 파워메타(Powermeter)를 사용하여 모터에 공급되는 전기력( 전압, 전류,파워, 역)을 모니터링하고 선도와 데이타를 출력하는 기능을 가진 장비로 설계되었다., 각각의 입력되는 전기에너지와 출력되는 기계적인 에너지와의 비율(호율)을 측정한다. - LabView - 시험성적서 출력 - 실시간 데이터 표시 - 선도(Graph) 출력 |
